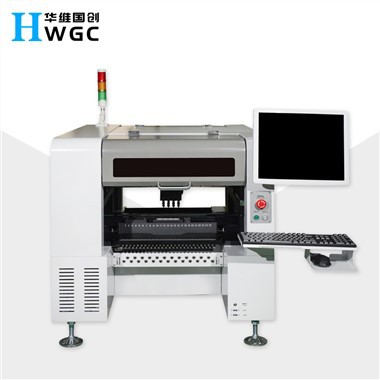

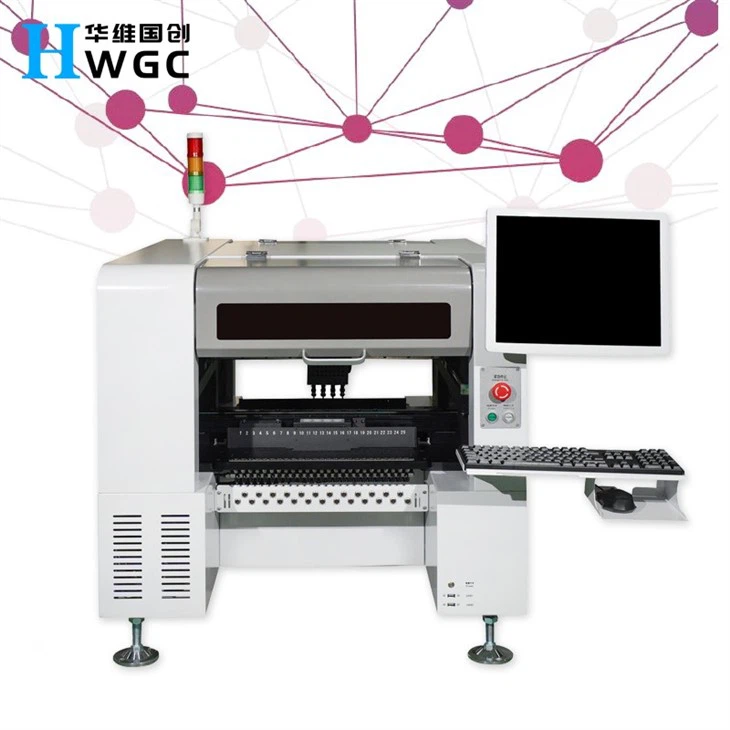

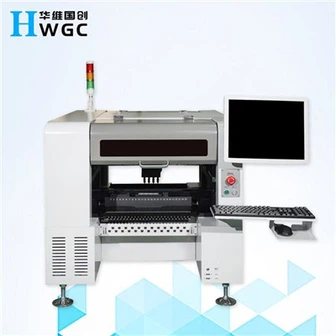

Paprastas valdymas PICKANDPLACEMACHINE Lengvam integravimui į gamybos linijas

Įdėjimo galvučių skaičius

4 (didelis tikslumas)

IC dėklų skaičius

48

Tiektuvų skaičius

50/44 (atsižvelgiant į 8 mm tiektuvą)

Padėties nustatymo tikslumas

0.01 mm

Pakartotinis montavimo tikslumas

0.05 mm

Montavimo greičio atsparumo diapazonas

5000-8000Vnt./h talpos komponentai

Taikomi komponentai

rezistorius, kondensatorius, lustas, lempos karoliukas 0201-30*30 mm ir kt.

Palaikomas didžiausias PCB plotas

50*50mm-(50F)350*190mm /(44F)350*260mm

Tiektuvai

elektrinis tiektuvas, pneumatinis tiektuvas, vibruojantis tiektuvas, IC dėklas ir kt.

Atpažinimo įrenginiai

žymėti kamera x1, greito atpažinimo kamera x4, didelio tikslumo kamera x1

Didžiausias taikomų komponentų aukštis

Mažesnis arba lygus 7 mm

PCB perdavimo režimas

trijų pakopų įėjimas, automatinis jungimas iš kairės į dešinę, automatinis PCB padėties nustatymas

Pažymėti pozicionavimą

rankinis / automatinis

Programavimo metodas

automatinis programavimas rankiniu būdu importavus PCB koordinačių failus

Valdymo sistema

HuaweiGuochuang valdymo sistema

Didžiausias XY ašies žingsnio ilgis

629 mm * 679 mm

XY ašies pėdsakai

linijinis judesio vadovas ir atsuktuvas

XY ašies judėjimo režimas

intelektualus kreivės ir linijos pagreičio ir lėtėjimo susiejimas, integruotas tiesinės interpoliacijos algoritmas.

Valdymo kompiuteris

pramoninio valdymo kompiuteris su didelio našumo Intel procesoriumi

Takelių koregavimo metodas

elektrinis

Purkštukų buferio asortimentas

4,5 mm

Didžiausias Z ašies žingsnio ilgis

20 mm

Komponentų kampų diapazonas

±180 laipsnių

Variklis

AC Servo Motor serija

Vairuotojas

didelės spartos DSP tvarkyklė

Oro tiekimo reikalavimai

alyvos vandens filtras, didesnis arba lygus 50L, dulkių filtras ir oro slėgio stabilizatorius ir kt.

Vakuuminis purkštuko tiekimas

Vakuuminis generatorius, integruojantis didelės spartos vakuuminio sprogimo funkciją

Oro tiekimo slėgio diapazonas

0.5-0.7Mpa

OS

Nepriklausomi tyrimai ir plėtra SMT intelektualioji OS, pagrįsta Windows

Reikia PCB

3-5mm proceso kraštas automatiniu režimu

Regėjimo ekranas

17-colių pramoninio valdymo ekranas

Kabelis

patvarus lankstus kabelis (10 milijonų kartų)

Maitinimo šaltinis

220V 50/60Hz

Vidutinė galia

600W

Mašinos matmenys

stalinis aparatas 1140*900*900mm
vertikali mašina 900*1140*1340mm

Svoris

(stalinė mašina)210kg (vertikali mašina)280kg
